Xây dựng hố PIT thang máy là một trong những hạng mục quan trọng đầu tiên trong toàn bộ quá trình thi công, lắp đặt thang máy. Hố PIT thang máy có ảnh hưởng đặc biệt tới độ an toàn và vận hành lâu dài của thiết bị. Việc thiết kế và thi công đúng chuẩn hố PIT không chỉ giúp thang hoạt động trơn tru mà còn phòng ngừa rủi ro trong suốt quá trình sử dụng.
Hố PIT thang máy là gì?
Hố PIT thang máy là phần không gian dưới cùng của giếng thang, tính từ mặt sàn hoàn thiện của tầng dưới cùng đến mặt đáy của giếng thang. Nó đóng vai trò quan trọng trong việc đảm bảo an toàn và ổn định cho hoạt động của thang máy. Đây là khu vực lắp đặt các thiết bị như hệ thống giảm chấn, thiết bị giới hạn hành trình, thiết bị căng cáp của bộ khống chế vượt tốc, phần dưới của cabin hoặc đối trọng khi thang máy dừng ở tầng thấp nhất hoặc cao nhất, phần dưới của hệ thống ray dẫn hướng, …

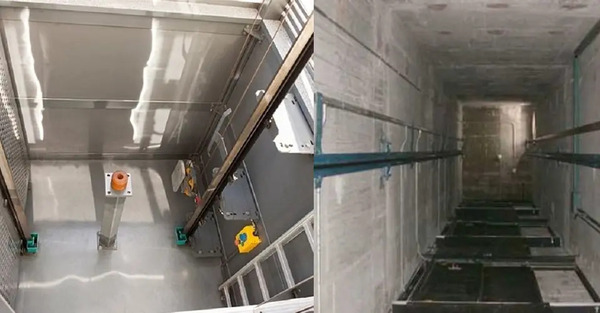

Hình ảnh thực tế của hố PIT
Kết cấu hố PIT thường được đặt âm so với nền đất tự nhiên, có độ sâu được thiết kế theo tiêu chuẩn của từng loại thang máy nhằm đảm bảo không gian an toàn cho cabin khi dừng ở tầng trên cùng và dưới cùng. Đặc biệt trong trường hợp xảy ra sự cố vượt hành trình, hệ thống giảm chấn được lắp đặt dưới hố PIT sẽ hấp thụ bớt chấn động, bảo vệ người dùng khỏi các va đập mạnh khi xảy ra sự cố.
Kích thước tiêu chuẩn của hố PIT thang máy
Tùy theo từng loại thang máy cũng như tải trọng, vị trí đối trọng, tốc độ,…, kích thước hố PIT có thể thay đổi. Thông thường, kích thước hố PIT thang máy sẽ theo tiêu chuẩn quốc tế như EN-81, GB-7588 hoặc theo yêu cầu riêng của nhà sản xuất.


Kích thước hố PIT thang máy
Dưới đây các bạn có thể tham khảo dòng thang máy được ưa chuộng hiện nay tại thị trường Việt Nam – Thang máy tải khách có phòng máy CANNY KLK1 (đối trọng sau), tải trọng từ 450kg đến 1600kg, kích thước hố PIT sẽ như sau:
Tải trọng
(kg)
|
Kích thước hố PIT
|
Chiều rộng (mm)
|
Chiều sâu (mm)
|
450
|
1900
|
1750
|
630
|
1950
|
1750
|
800
|
1950
|
2000
|
1000
|
2150
|
2050
|
1050
|
2150
|
2150
|
1150
|
2400
|
2050
|
1250
|
2550
|
2050
|
1350
|
2550
|
2150
|
1600
|
2550
|
2400
|
Chiều sâu hố PIT thường dao động từ 1400mm đến 2200mm, tùy thuộc vào tốc độ thang từ 1.0m/s đến 2.5m/s.
Những lưu ý khi thiết kế xây dựng hố PIT thang máy
Để đảm bảo chất lượng công trình và hoạt động bền bỉ của thang máy, trong quá trình thi công hố PIT cần chú ý một số yếu tố then chốt sau:
1. Đảm bảo thông số kỹ thuật
Kích thước hố PIT phải đáp ứng đúng theo tiêu chuẩn kỹ thuật riêng biệt của từng loại thang máy. Việc thi công sai kích thước sẽ ảnh hưởng trực tiếp tới quá trình lắp đặt và có thể gây khó khăn khi vận hành sau này. Vì vậy, nên sử dụng bản vẽ kỹ thuật được xác nhận từ nhà cung cấp hoặc đơn vị cung cấp lắp đặt uy tín để đảm bảo tính chính xác cao.
Việc xây dựng hố PIT thang máy chuẩn xác giúp toàn bộ quá trình xây dựng giếng thang về sau không bị sai sót, đảm bảo cho việc lắp đặt thang máy diễn ra thuận lợi sau này.
2. Đáp ứng các tiêu chuẩn kỹ thuật
Hố PIT thang máy khi được thi công cần đáp ứng được tiêu chuẩn kỹ thuật.
Theo tiêu chuẩn quốc gia TCVN 6395:2008, đối với Thang máy điện – Yêu cầu an toàn về cấu tạo và lắp đặt, có nhiều quy định chặt chẽ về hố PIT thang máy, trong số đó như:
- Sàn hố PIT phải có khả năng chịu được lực tác dụng của ray dẫn hướng, chịu được lực tác dụng của thiết bị giảm chấn cabin, chịu được bốn lần tải trọng tĩnh của cabin đầy tải.
- Trong trường hợp đặc biệt bắt buộc phải bố trí hố PIT phía trên khoảng không gian có thể có người qua lại (hố PIT lửng), cần tuân thủ các điều kiện bổ sung như sau:
- Sàn hố PIT phải chịu được tải trọng không nhỏ hơn 5000 N/m2.
- Có cột chống dưới vị trí bộ giảm chấn của đối trọng.
- Nếu không có cột, phải trang bị thêm bộ hãm an toàn cho đối trọng.
- Hố PIT phải có đường lên xuống an toàn (các quai sắt chôn trong tường, thang tay cố định, bậc xây…) bố trí ở lối vào cửa tầng và không gây cản trở chuyển động hết hành trình của cabin hoặc đối trọng.
3. Chống thấm và thoát nước hiệu quả
Hố PIT thang máy thường được thiết kế âm sàn nên thường xuyên tiếp xúc trực tiếp với độ ẩm và nước ngấm vào từ nền đất, thậm chí nước mưa ngập tràn vào. Nếu không được chống thấm đúng cách sẽ làm cho độ ẩm trong hố PIT tăng lên hoặc thậm chí là mức nước cao có thể tiếp xúc trực tiếp với cabin thang máy, các thiết bị cơ khí, cảm biến lắp ở hố PIT, làm cho thiết bị gỉ sét, chập điện, hỏng hóc. Vì thế, chống thấm cho hố PIT thang máy là rất cần thiết, không nên xem nhẹ khi lắp đặt thang máy.

Chống thấm cho hố PIT thang máy
Hố PIT cần được thi công bởi đội ngũ kỹ thuật có nhiều kinh nghiệm, tuân thủ đúng theo đúng tiêu chuẩn kỹ thuật, kiểm tra và thử nghiệm kỹ lưỡng trước khi tiến hành lắp đặt thang máy.
Đối với các tòa nhà có tầng hầm, ngoài việc chống thấm tốt cho hố PIT, có thể cân nhắc nên làm thêm hố thu nước và đặt máy bơm tự động để phòng ngừa trường hợp nước ngập tràn vào sẽ kịp thời được bơm ra ngoài.
Chuẩn bị nền tảng vững chắc cùng PNT Việt Nam
Việc thiết kế và xây dựng hố PIT thang máy đúng tiêu chuẩn là nền tảng đảm bảo cho sự vận hành ổn định, an toàn và bền vững của toàn bộ hệ thống thang máy. Dù là công trình nhà ở hay tòa nhà cao tầng, quá trình này cần được giám sát chặt chẽ và thực hiện bởi đội ngũ chuyên nghiệp.
Nếu bạn đang có kế hoạch lắp đặt thang máy và cần tư vấn chi tiết về thi công hố PIT, hãy liên hệ ngay với PNT Việt Nam để được hỗ trợ tận tình.
